概述
我國大部分煤礦都屬于高瓦斯礦井,瓦斯超標是影響礦井安全生產的主要安全隱患之一。礦井通風系統承擔著從井下排出有毒氣體、提供新鮮空氣的重要任務。
作為通風主要?jiǎng)恿Φ奶峁┱撸魍L(fēng)機素有“礦井肺腑”之稱,其設備的性能和工作效率與礦井瓦斯含量之間有著緊密的聯系。由主通風機造成的“通風失穩”若得不到及時處理,會引發瓦斯積聚、超限,甚至瓦斯爆炸事故,對煤礦安全生產的影響將是災難性的。
案例

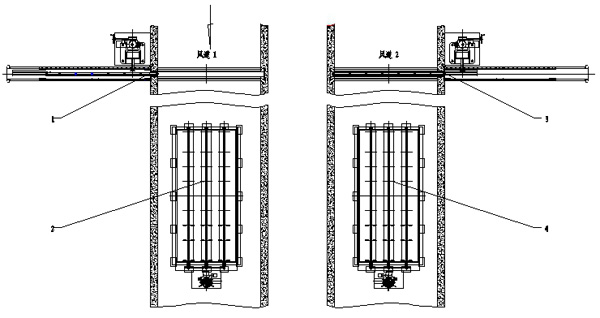

原理:當風道1通風,風門1打開,風門2關閉,此時測試風道2備用風機,將風門3關閉從而達到截流作用,打開風門4,即可測試風機。
上圖是我公司與沈鼓集團、廈門設計院在2013給吉爾吉斯斯坦黃金礦做的技術改造。
不停風倒機系統由機械及電控兩個部分組成,以下是我公司產品功能及主要特點:
功能及主要特點
結構
DBCM-Ⅲ型測試風門由框架、風葉、傳動機構、執行器、電控裝置組成;
框架采用40#槽鋼并用螺栓連接,還經噴砂、除銹、鍍鋅、一遍底漆兩遍防銹漆共六道工序處理,有較強的抗腐蝕能力。
風葉設計為菱形,提高了葉片在風道亂流中的穩定性,葉片中間是傳動軸、及加強筋板,兩側是不銹鋼葉板,葉板下固定橡皮板δ8mm,使之在葉片完全關閉時能很好的緊貼在一起,從而減小了漏風率。
風門在葉片與邊框之間安裝了專用的船用三元乙丙P型及B型密封條。這種密封材料抗酸性腐蝕,低溫性能優異,尤其彈性很好,即使執行機構每次開關偏差較大,都能提供良好的密封作用。
特點:
1、風門工作壓力能承受不小于礦井負壓的1.3倍。
2、風門能保證在不拆卸門框情況下進行檢修,如換密封條,傳動部件等;
3、百葉窗風門制作強度和剛度滿足長期運行下均不能變形和翹曲,緊固件不能松動;
4、傳動軸與執行器的連接機構能靈活運轉,在帶負荷情況下無卡澀或咬蝕;旋轉傳動軸和驅動齒輪等運動構件做表面硬化處理,硬化厚度不低于8mm;
4.1、執行器與傳動軸之間傳動方式采用蝸輪蝸桿的原理,無需另行設計閉鎖方式,且風葉可以根據需要調整任意角度,從而達到測試風機性能的目的。如下圖所示:
5、百葉窗風門葉板雙面不低于8mm,采用不銹鋼316L材料,百葉窗風門傳動軸、驅動軸采用材料不低于45#鋼,齒輪采用40Cr的材料,密封用橡膠須選用氣密性好、耐熱、耐臭氧、耐老化、耐酸堿、耐化學藥品、抗疲勞、吸震、電絕緣等性能的優質產品;
6、門板等緊固件均使用不銹鋼材質以保證防腐,防銹;螺栓連接盡量采用快速連接方式,并有可靠的防松裝置;
7、百葉窗風門執行器技術參數:
1)采用電動開關型執行器,為***地控制和遠控的電氣控制方式且具有手輪開啟方式;
2)電動機及電控設備均為隔爆型;
3)電機電壓:380V
4)電動執行器整機防護等級為IP65;
5)風門的開啟、關閉時間小于60s;
6)帶全開全關限位開關,并帶有百葉窗風門開關位置顯示;
電控系統
TFJ-Ⅴ型不停風倒機監控系統
本系統能夠完成對通風機及附屬設備運行狀態、性能參數的在線監測功能,并能實現對通風機及其附屬設備的啟停控制及保護,能實現正常和風機故障下的不停風倒機功能。
工控機采用高端原裝工控機,提高配置和穩定性,選用高端不間斷電源,為PLC柜和工控機提供不間斷電源,能夠在線有效阻隔異常電源對負載的沖擊,同時還能保證輸出電源的穩定、可靠,讓負載安全的運行。當供電中斷可持續供電1小時以上。負壓和差壓變送器及震動傳感器可根據用戶要求選用進口品牌或者國內知名品牌。
監控系統需要選用高性能的西門子S7-300系列PLC控制,并配備上位機,通過操作臺按鈕對通風機啟、停進行操作,計算機對通風機各種運行參數和信號的數據采集、存儲、分析和判斷,自動對風機的電氣故障、機械故障和性能故障的三類故障。
進行分類,針對致命性故障和非致命性故障給出處理的專家建議,預先報警、直至做出相應的控制,確保風機運轉更加安全可靠。
風機監控具遠方、集中和***地控制功能,正常情況下在電腦上自動實現或使用遠方一鍵控制風機的啟停和切換,使井下風量在對風機操作過程中仍然保持平穩過度;遇到特殊情況時,可以人工手動方式在監控室或者***地實現控制液壓站、潤滑站、風門、高壓柜、軟啟動,葉片、風門等設備的啟、停。

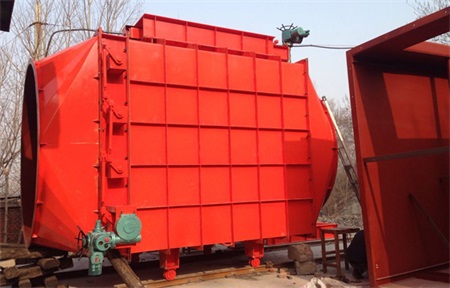

另外我們發現有些煤礦由于早期設計的問題,煤礦風井風道設計過短,不利于安裝設備,在此基礎上,我們?cè)O(shè)計了與風機配備的鋼制風筒,將風門固定在鋼制風筒上,從而減少了改造風機所需的工程量和成本。
